Cô đặc bằng phương pháp Purge và Trap

Purge and Trap là Phương pháp phân tích cô đặc mẫu với bộ lôi cuốn và hấp phụ purge-and-trap giúp phân tích lượng vết trên các mẫu môi trường, thực phẩm

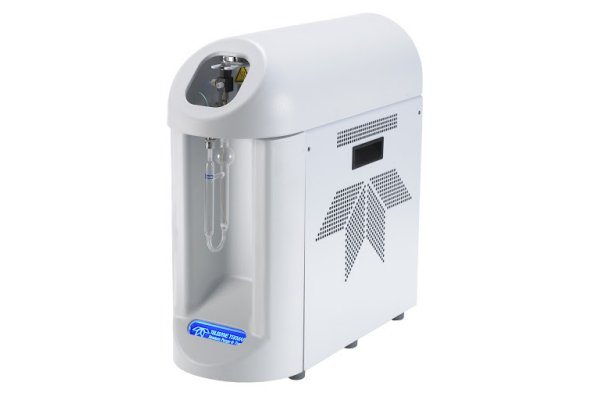

Năm 1974, Tekmar đã phát triển một ý tưởng cách mạng hóa cách các phòng thí nghiệm thực hiện thử nghiệm Hợp chất hữu cơ dễ bay hơi (VOC). Kể từ đó, Tekmar đã tiếp tục xây dựng trên nền tảng của kỹ thuật Thanh lọc và Bẫy ban đầu, từng lớp sáng tạo tại một thời điểm. STRATUM được xây dựng dựa trên bảy thế hệ trước, biến chúng tôi thành nền tảng kỹ thuật và hỗ trợ của ngành.

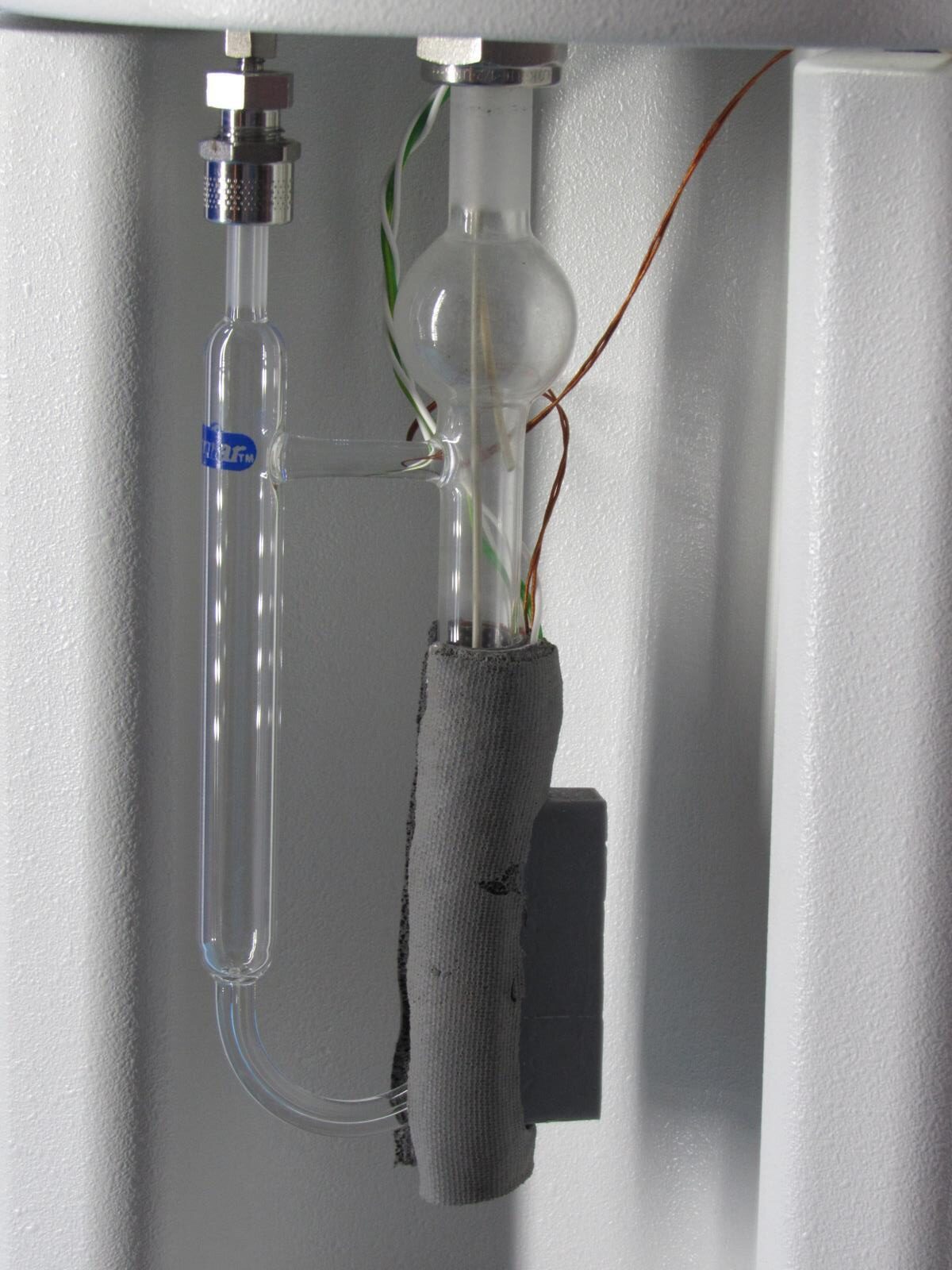

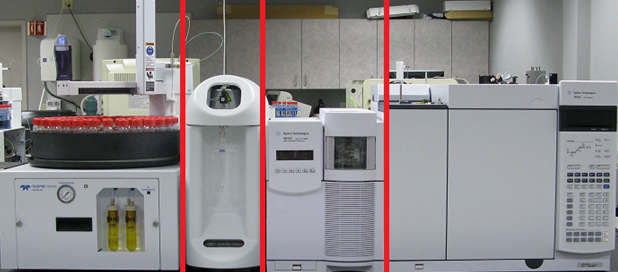

Các nguyên tắc cơ bản của Thanh trừng và Bẫy đã được thời gian chứng minh. Bằng cách tạo bọt khí thanh lọc qua ma trận mẫu của bạn, VOC được loại bỏ và thu vào bẫy phân tích. Sau khi quá trình thanh lọc hoàn tất, bẫy được làm nóng và VOC được giải phóng và đưa đến máy sắc ký khí để phân tách và phát hiện. STRATUM sử dụng các thành phần hoàn toàn cần thiết để thực hiện phân tích Thanh lọc và Bẫy thành công; những thứ đó là bộ điều khiển lưu lượng khối điện tử (MFC), công nghệ bẫy vượt trội và đường dẫn mẫu trơ.

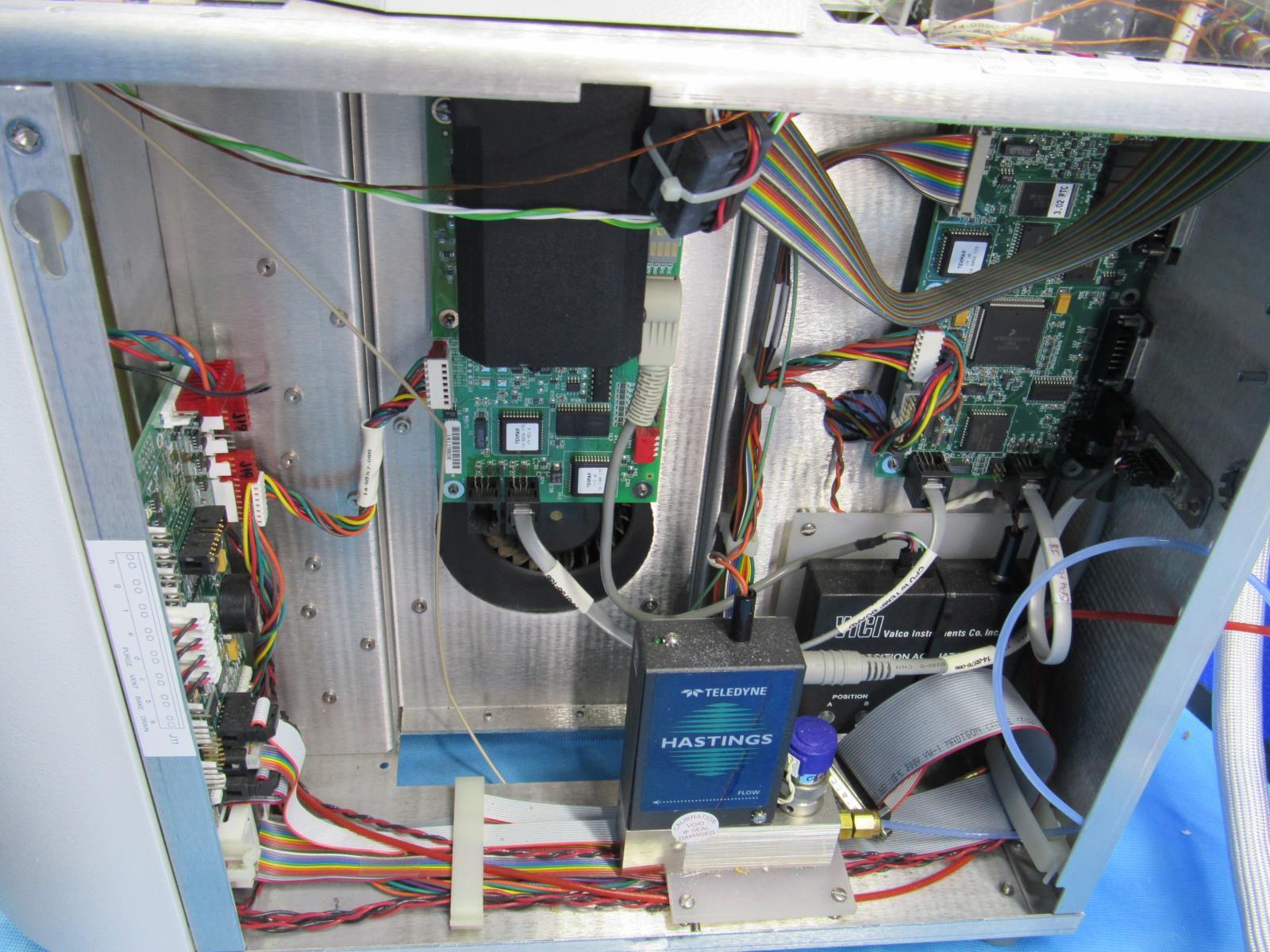

Trái tim và linh hồn của tất cả các Hệ thống thanh lọc và bẫy của chúng tôi là Bộ điều khiển lưu lượng lớn Teledyne Hastings. MFC cung cấp khí thanh lọc với độ chính xác và độ chính xác chưa từng có. Tính năng thuận lợi nhất của việc sử dụng MFC là khả năng thay đổi dòng khí ngay lập tức thông qua phần mềm Teklink, bất cứ lúc nào trong quá trình Thanh lọc và Bẫy.

Bẫy hình chữ U của Teledyne Tekmar mang lại những lợi ích bẫy mà các bộ tập trung Thanh trừng và Bẫy chưa từng thấy trước đây. Bẫy hình chữ U có khả năng hấp phụ các VOC quan tâm đồng thời giảm thiểu việc thu gom các hợp chất không mong muốn, chẳng hạn như nước. Bộ gia nhiệt bẫy cực nhanh đảm bảo rằng bẫy hình chữ U được giải hấp nhanh chóng và VOC được chuyển đến hệ thống GC một cách nhanh chóng. Cũng quan trọng không kém,STRATUM làm mát bẫy nhanh hơn bao giờ hết nhờ một chiếc quạt cải tiến và hệ thống ống dẫn chuyên dụng. Các tính năng này cho phép kiểm soát chính xác không khí làm mát bẫy, giảm tổng thời gian chạy và tăng lượng mẫu.

Chìa khóa để giảm thiểu hiện tượng chuyển mẫu là đường dẫn mẫu trơ của STRATUM. Các ống và phụ kiện đã được xử lý để mang lại độ truyền tải thấp chưa từng thấy, cho phép người dùng hiệu chuẩn một cách tự tin hơn.

Lưu ý: Phần mềm  TekLink™ chạy trong môi trường Microsoft© Windows 7 trở lên.​

Ứng dụng và Công nghiệp

Lấy mẫu và phân tích VOC được sử dụng trong nhiều ứng dụng trong các ngành công nghiệp sau:

• Môi trường
• Đồ ăn và đồ uống
• Pháp y và Độc học
• Dược phẩm
• hóa dầu

Phương pháp phân tích

Có rất nhiều phương pháp mà STRATUM có thể đáp ứng​, bao gồm nhưng không giới hạn ở những phương pháp sau:

• USEPA 502.1, 502.2, 524.2, 524.3, 524.4, 503.1,  601, 602, 603, 624, 8010, 8015, 8020, 8021, 8030, 8240, 8260,
• Phương pháp tiêu chuẩn và ASTM,
• Phương pháp VPH và GRO của Massachusetts
• Hiện tại việt nam đang áp dụng QCVN 01:2009/BYT QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ CHẤT LƯỢNG NƯỚC ĂN UỐNG

Thống số kỹ thuật:

• Thời gian chu kỳ: Thời gian chu kỳ cho thiết bị là 17 phút khi sử dụng thời gian thanh
  lọc 11 phút. Thời gian này cũng bao gồm giải hấp, gia nhiệt và hạ nhiệt chỉ dành cho
  Stratum PTC và giả sử nhiệt độ phòng thí nghiệm xung quanh. (20-22°C).
• Trap Furnace: Môi trường xung quanh đến 350°C nguội đi từ 250°C đến 40°C trong
  90 giây hoặc ít hơn ở nhiệt độ phòng thí nghiệm xung quanh (20-22°C).
• Van chuyển mạch 6 cổng: Môi trường xung quanh đến 300°C được kích hoạt ở 24
  Vôn (D.C.).
• Đường truyền bên ngoài : Môi trường xung quanh đến 300 ° C.
• Đường gắn mẫu Môi trường xung quanh đến 100°C.
• Môi trường ngưng tụ đến 250 ° C.
• Bộ gia nhiệt mẫu (tùy chọn) Môi trường xung quanh đến 90°C.
• Đường dẫn mẫu Tất cả các ống và phụ kiện liên quan đều sử dụng lớp phủ Siltek®.
• Yêu cầu về khí 99,999% Heli hoặc Nitơ
• Lưu lượng điện tử
• Bộ điều khiển: Thiết bị có khả năng kiểm soát tốc độ dòng chảy từ 5mL/phút đến 500mL/phút. Mỗi
  chế độ được điều khiển độc lập.
• Thiết bị cũng có khả năng ghi lại áp suất để ghi nhật ký mẫu và kiểm tra rò rỉ tự động
• Đơn vị Kích thước:  Chiều cao: 19,75 inch (50,17cm) / Chiều rộng: 8 inch (20,32cm) / Độ sâu 18,5 inch (46,99cm)
• Hệ điều hành PC sử dụng Windows® XP/ WIn 7
• Phần mềm TeklinkTM giao tiếp qua kết nối RS-232.
• Điều kiện vận hành Hệ thống có khả năng vận hành trong Phòng thí nghiệm Nhiệt độ từ 10-30°C và độ ẩm từ 10-90%
• Ăn mòn Vỏ trước có khả năng chống ăn mòn với nước trong phạm vi pH từ 1-10
• Điện áp 100/115 VAC 50/60Hz 10 ampe, 1150 watt – 220/240VAC 50/60Hz, 5 ampe, 1150 watt
• Cân nặng 32lbs (14,5cm)

Thông tin sản phẩm:
